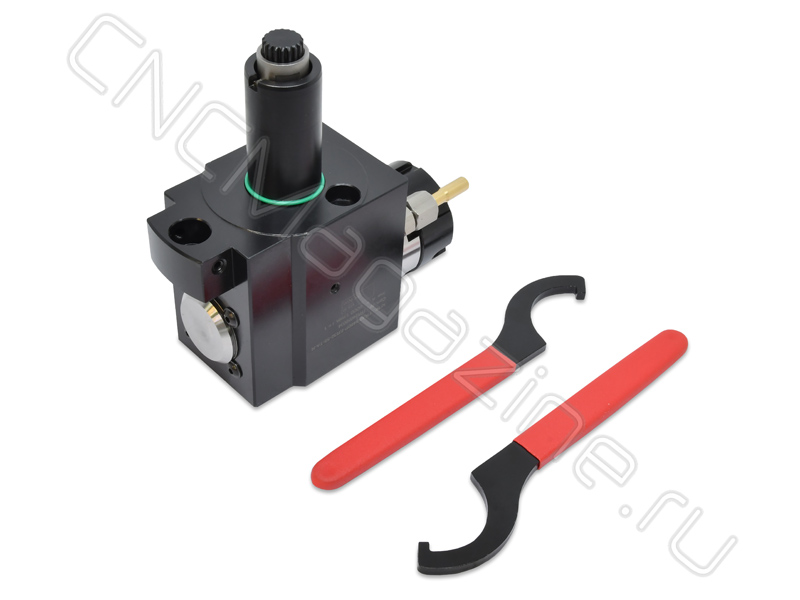

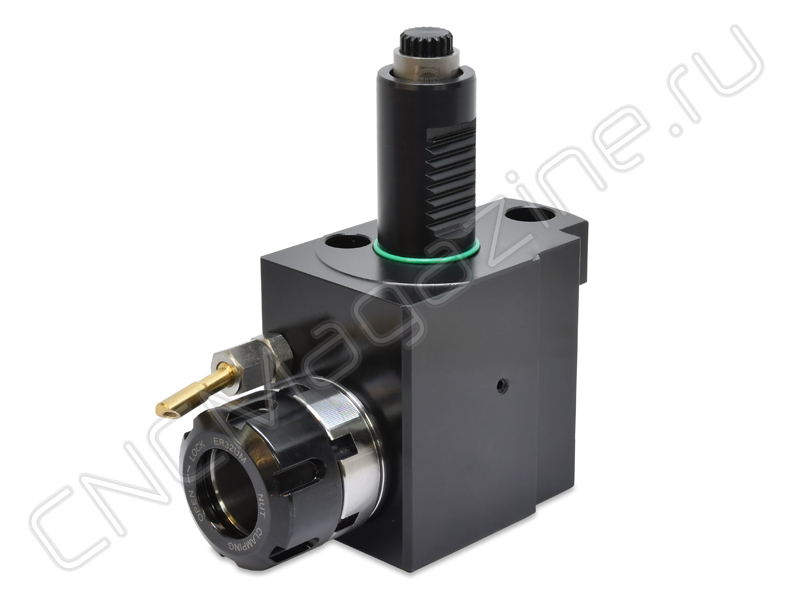

VDI30-5480-ER32-90 приводной радиальный (угловой) блок ER32

Артикул: 26506

Основные параметры

RUB_PRICE

340540.2

Вес

4.866 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара VDI30-5480-ER32-90 приводной радиальный (угловой) блок ER32:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.

Технические характеристики:

Модель	VDI30-5480-ER32-90
H	4.94 мм
Z	12 мм
S1	19.8 мм
S2	15.7 мм
S3	- мм
Z1	5.6 мм
b1	83.5 мм
b2	47 мм
b3	- мм
d1	30 мм
d2	- мм
d3	- мм
d4	2-20 мм
h1	32 мм
h5	64 мм
h6	- мм
l1	87 мм
l2	54.5 мм
l3	31.5 мм
l4	55 мм
Вес	4.866 кг
Бренд	Sauter
Испол.	Правое
Вид цанги	ER32
Охлаждение	С каналом для СОЖ
Тип держателя	Приводной
Серия держателя	VDI-5480-ER-90
Тип сцепления (приводная муфта)	DIN5480 (шлицевый)
