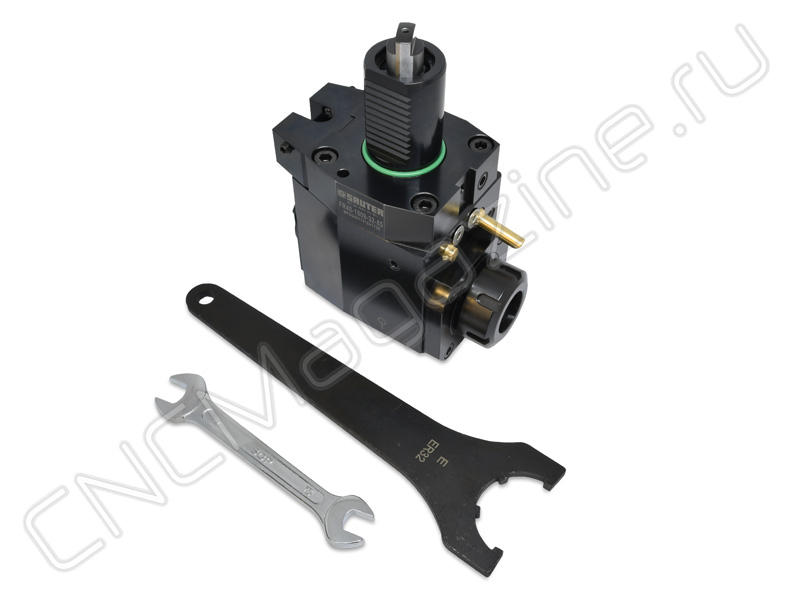

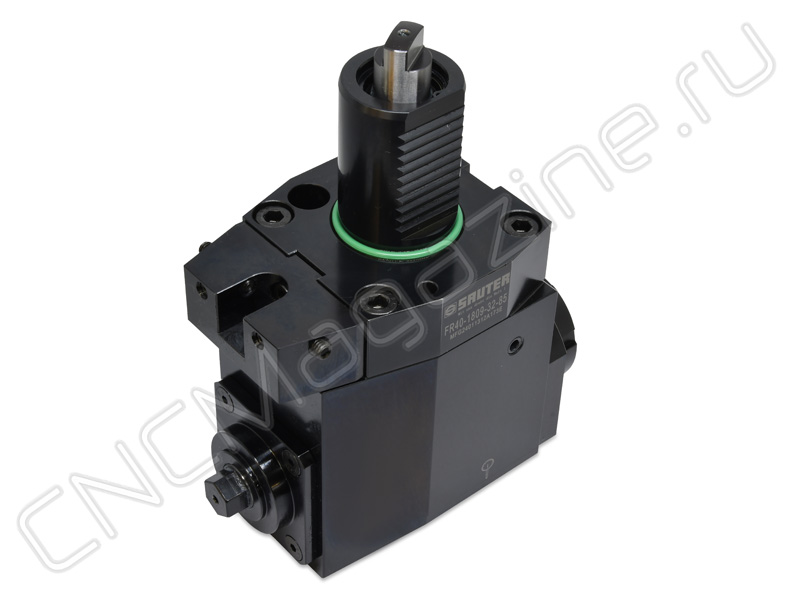

VDI40-1809-ER32-90 приводной радиальный (угловой) блок ER32

Артикул: 28645

Основные параметры

RUB_PRICE

356651.1

Вес

7.600 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара VDI40-1809-ER32-90 приводной радиальный (угловой) блок ER32:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 1809 наиболее часто встречается на револьверных головках Duplomatic, а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.

Технические характеристики:

Модель	VDI40-1809-ER32-90
Z	15.8 мм
S1	18 мм
S2	8 мм
Z1	8.1 мм
b1	75 мм
b2	79 мм
b3	- мм
d1	40 мм
d2	- мм
d3	- мм
d4	2-20 мм
h1	- мм
h5	80 мм
h6	- мм
l1	119 мм
l2	85 мм
l3	34 мм
l4	56 мм
Вес	7.600 кг
Бренд	Sauter
Испол.	Правое
Вид цанги	ER32
Охлаждение	С каналом для СОЖ
Тип держателя	Приводной
Серия держателя	VDI-1809-ER-90
Тип сцепления (приводная муфта)	DIN1809 (шлицевый)
