C2-40x25x85 держатель инструмента VDI BRIGHT-TOOLS

Артикул: 38681

Основные параметры

RUB_PRICE

21323.25

Вес

3.568 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара C2-40x25x85 держатель инструмента VDI BRIGHT-TOOLS:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

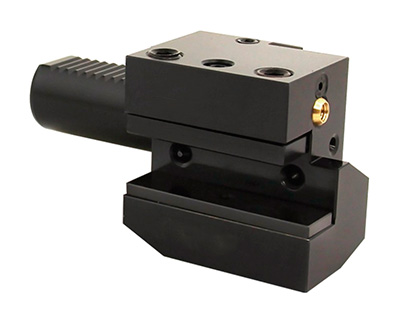

Резцедержатель VDI40 тип C2, аксиальный, левый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).

Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.
Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ‒ цилиндрической, конической или контурной. Блоки VDI тип C оптимально подходят для канавочных резцов (канавок на торце).

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	C2-40x25x85
b1	90 мм
b2	47.5 мм
b3	25.5 мм
d1	40 мм
d2	- мм
d3	- мм
d4	- мм
h1	25/20 мм
h5	32.5 мм
h6	48 мм
l1	85 мм
l2	12.5 мм
l3	30 мм
Вес	3.568 кг
Бренд	Bright-tools
Испол.	Левое
Тип держателя	Стационарный
Серия держателя	С2
