C1-30x20x70 Держатель инструмента VDI аксиальный, правый

Артикул: 10032

Основные параметры

RUB_PRICE

9391.95

Вес

1.900 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара C1-30x20x70 Держатель инструмента VDI аксиальный, правый:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

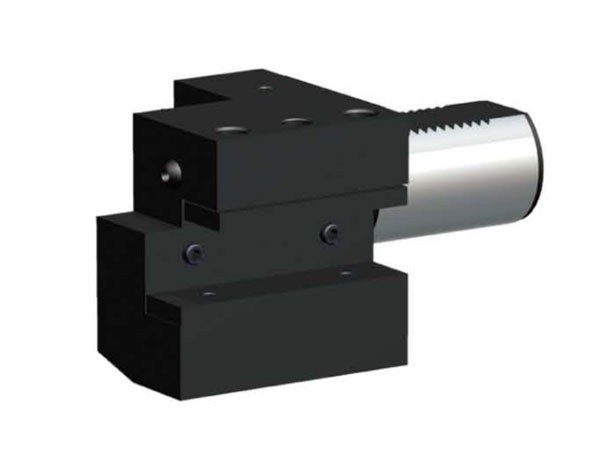

Резцедержатель VDI30 тип C1, аксиальный, правый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Высота h1 20/16 мм (с проставкой 16 мм, без проставки 20 мм).

Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.

Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ‒ цилиндрической, конической или контурной. Блоки VDI тип C оптимально подходят для канавочных резцов для канавок на торце.

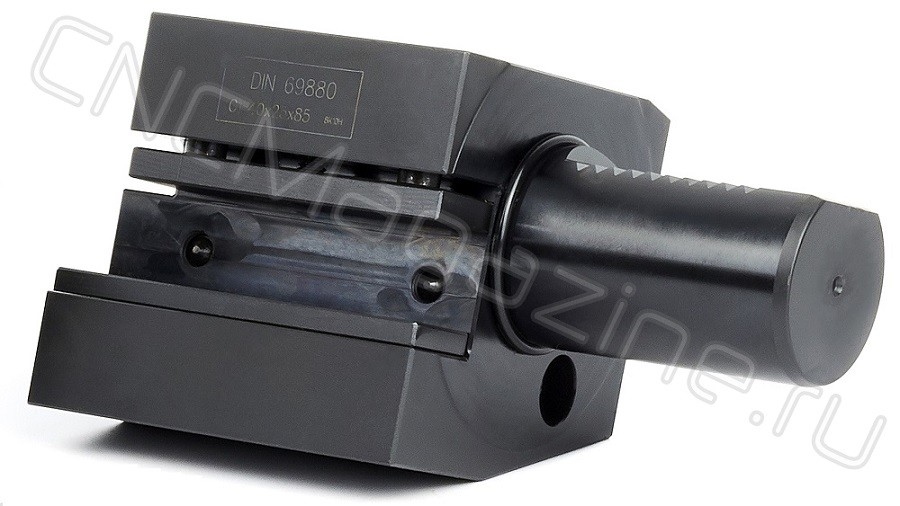

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	C1-30x20x70
b1	70 мм
b2	35 мм
b3	17 мм
d1	30 мм
d2	- мм
d3	- мм
d4	- мм
h1	20/16 мм
h5	28 мм
h6	38 мм
l1	70 мм
l2	10 мм
l3	30 мм
Вес	1.900 кг
Бренд	CNCM
Испол.	Правое
Тип держателя	Стационарный
Серия держателя	С1
