D2-50x32x85 Держатель инструмента VDI двойной универсальный, перевернутый, левый

Артикул: 10392

Основные параметры

RUB_PRICE

20119.05

Вес

7.585 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара D2-50x32x85 Держатель инструмента VDI двойной универсальный, перевернутый, левый:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

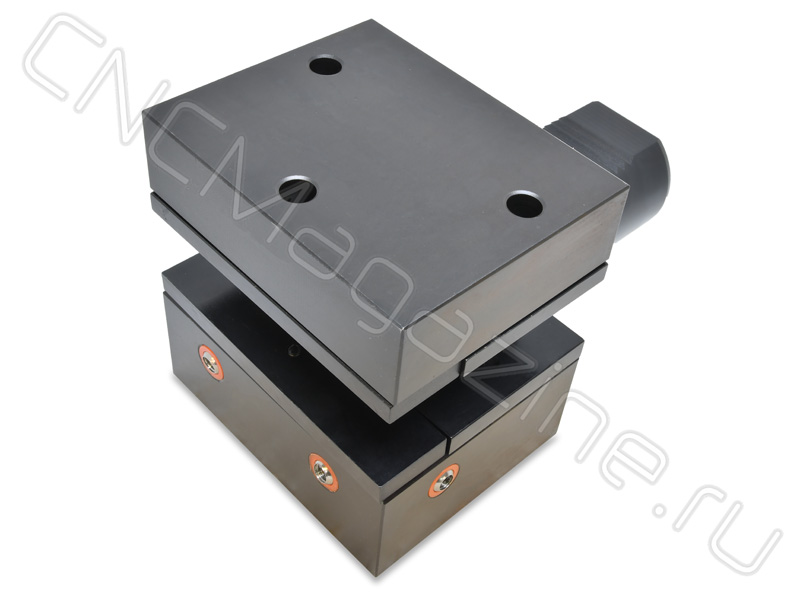

Резцедержатель VDI50 тип D2, многопозиционный, квадратный, левый, обратный. Аксиально-радиальный держатель с хвостовиком VDI. По назначению форма D2 соответствует держателям коротких серий C3, C4 и B4. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.

Универсальный тип оправок VDI используется для разнообразной наружной токарной обработки.

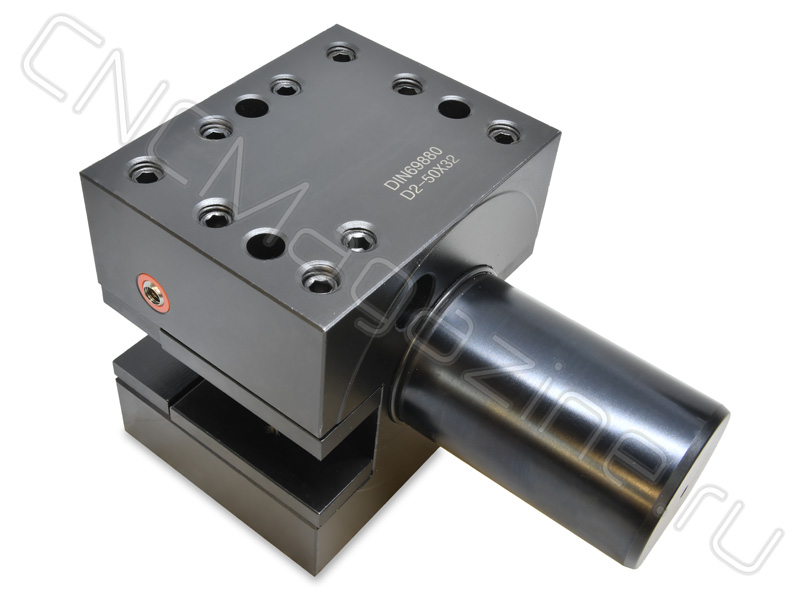

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Снизу в корпусе резцедержателя несколько винтов, винт с пружиной удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шариков.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	D2-50x32x85
b1	50 мм
b2	26 мм
b3	30.5 мм
d1	50 мм
d2	- мм
d3	- мм
d4	- мм
h1	32/25 мм
h5	50 мм
h6	60 мм
l1	60 мм
l2	85 мм
l3	105 мм
Вес	7.585 кг
Бренд	CNCM
Испол.	-
Тип держателя	Стационарный
Серия держателя	D2
