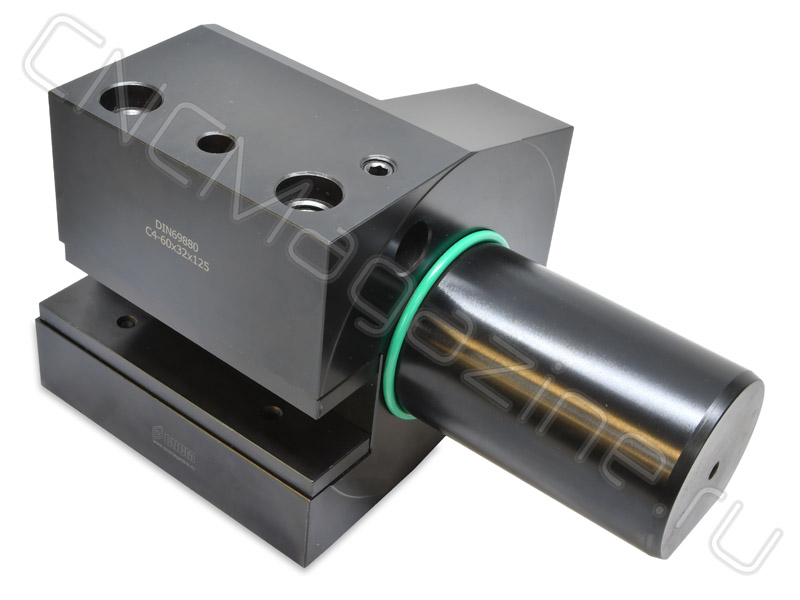

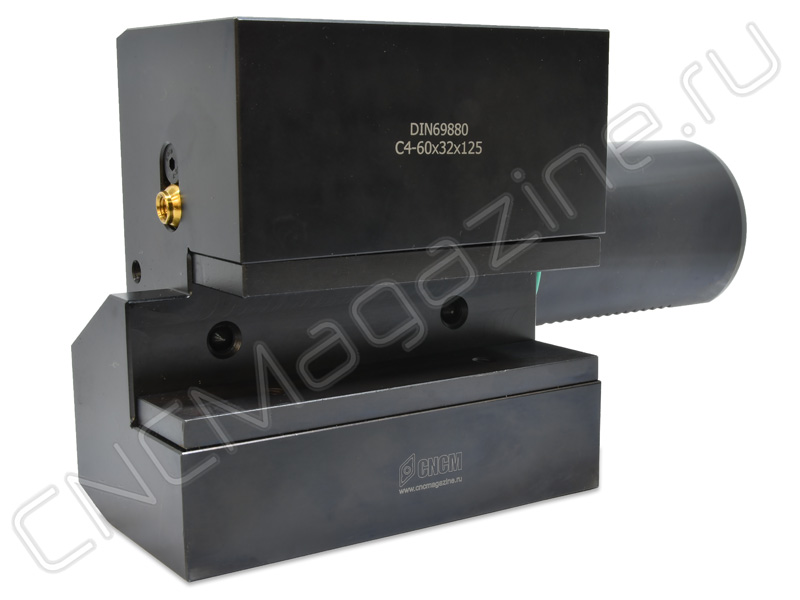

C4-60x32x125 Держатель инструмента VDI аксиальный перевернутый, левый

Артикул: 10390

Основные параметры

RUB_PRICE

37941.75

Вес

11.070 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара C4-60x32x125 Держатель инструмента VDI аксиальный перевернутый, левый:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Резцедержатель (оправка для резцов) VDI60 тип C4, аксиальный обратный, левый. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Тип держателя C4 по назначению и виду такой же, как C2, только перевернутый. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.

Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ‒ цилиндрической, конической или контурной. Блоки VDI тип C оптимально подходят для канавочных резцов ( канавок на торце).

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	C4-60x32x125
b1	125 мм
b2	62.5 мм
b3	33 мм
d1	60 мм
d2	- мм
d3	- мм
d4	- мм
h1	32/25 мм
h5	62.5 мм
h6	62.5 мм
l1	125 мм
l2	16 мм
l3	40 мм
Вес	11.070 кг
Бренд	CNCM
Испол.	Левое
Тип держателя	Стационарный
Серия держателя	C4
