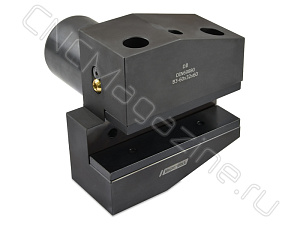

B3-60x32x60 держатель инструмента VDI BRIGHT-TOOLS

Артикул: 38493

Основные параметры

RUB_PRICE

35538.75

Вес

7.656 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B3-60x32x60 держатель инструмента VDI BRIGHT-TOOLS:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

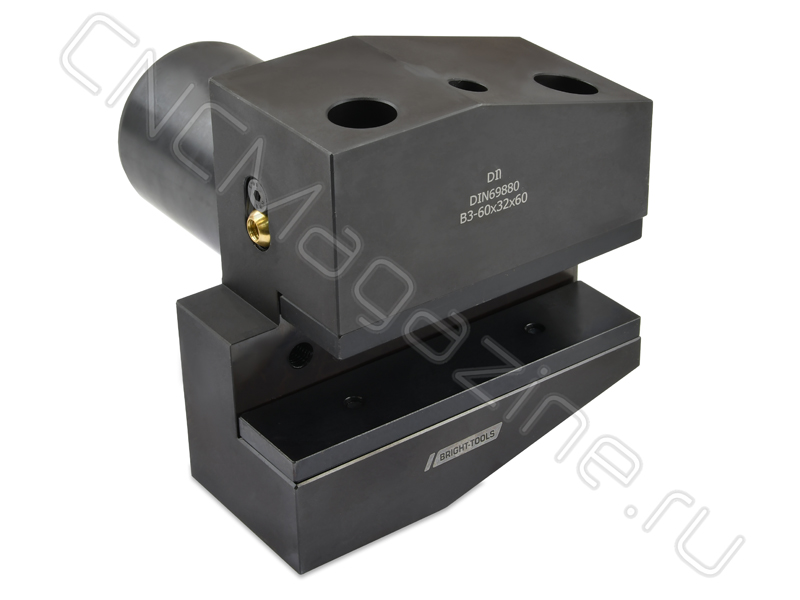

Резцедержатель VDI60 тип B3, радиальный обратный, правый, укороченная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Блок инструментальный VDI60 типа B3 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.

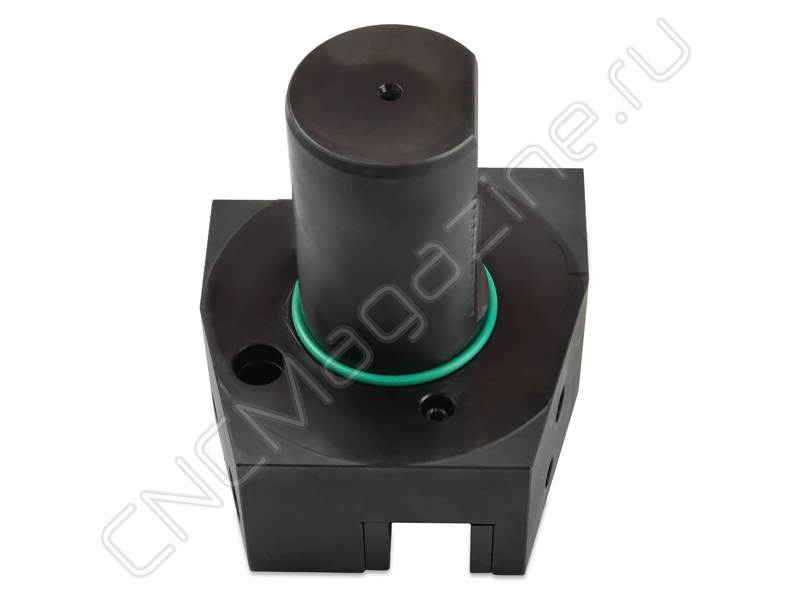

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	B3-60x32x60
b1	125 мм
b2	62.5 мм
b3	16 мм
d1	60 мм
d2	- мм
d3	- мм
d4	- мм
h1	32/25 мм
h5	62.5 мм
h6	62.5 мм
l1	30 мм
l2	60 мм
l3	- мм
Вес	7.656 кг
Бренд	Bright-tools
Испол.	Правое
Тип держателя	Стационарный
Серия держателя	B3
