B3-40x20x44 Держатель инструмента VDI радиальный перевернутый, правый

Артикул: 06030

Основные параметры

RUB_PRICE

17620.2

Вес

2.497 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B3-40x20x44 Держатель инструмента VDI радиальный перевернутый, правый:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

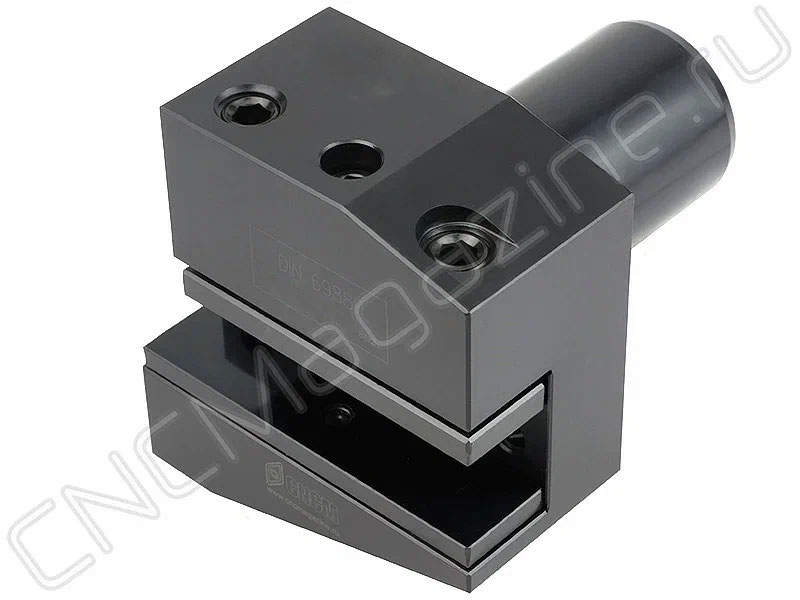

Резцедержатель VDI40 тип B3, радиальный обратный, правый, укороченная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Высота h1 20/16 мм (с проставкой 16 мм, без проставки 20 мм).

Блок инструментальный VDI40 типа B3 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	B3-40x20x44
b1	85 мм
b2	42.5 мм
b3	12.5 мм
d1	40 мм
d2	- мм
d3	- мм
d4	- мм
h1	20/16 мм
h5	32.5 мм
h6	48 мм
l1	22 мм
l2	44 мм
l3	- мм
Вес	2.497 кг
Бренд	CNCM
Испол.	Правое
Тип держателя	Стационарный
Серия держателя	B3
