B2-40x25x44 держатель инструмента VDI BRIGHT-TOOLS

Артикул: 38486

Основные параметры

RUB_PRICE

15637.05

Вес

2.422 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара B2-40x25x44 держатель инструмента VDI BRIGHT-TOOLS:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

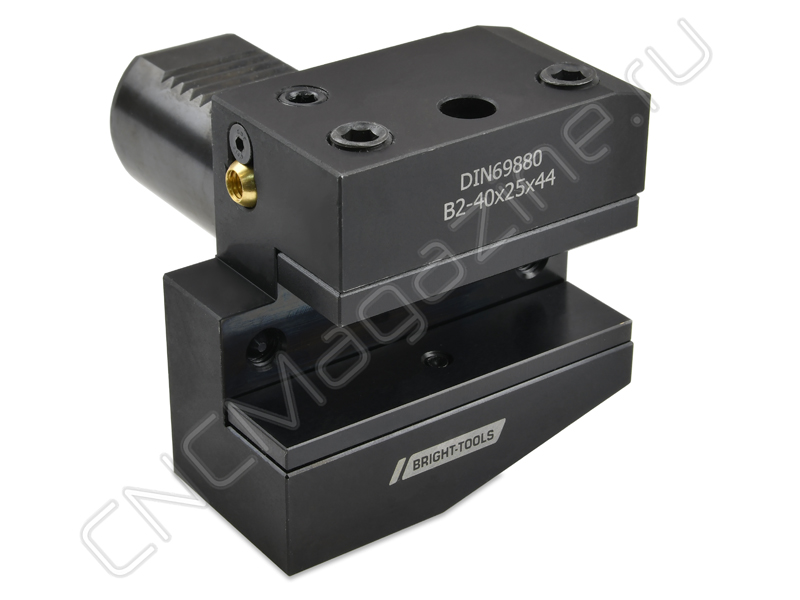

Резцедержатель VDI40 тип B2, радиальный, левый, укороченная серия. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).

Блок инструментальный VDI40 типа B2 для резцов с прямоугольным сечением. Блок для наружной державки (оправок VDI) используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.

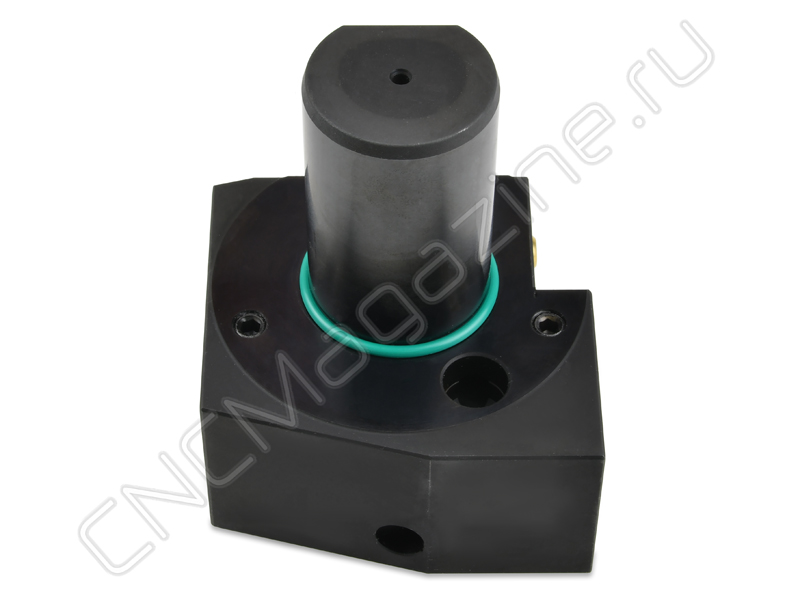

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка

Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Модель	B2-40x25x44
b1	85 мм
b2	42.5 мм
b3	12.5 мм
d1	40 мм
d2	- мм
d3	- мм
d4	- мм
h1	25/20 мм
h5	32.5 мм
h6	48 мм
l1	22 мм
l2	44 мм
l3	- мм
Вес	2.422 кг
Бренд	Bright-tools
Испол.	Левое
Тип держателя	Стационарный
Серия держателя	B2
