Набор быстросменных держателей инструмента Multifix С-00 40 поз. (4 шт.)

Артикул: 22487

Основные параметры

RUB_PRICE

137539.35

Вес

24.600 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Набор быстросменных держателей инструмента Multifix С-00 40 поз. (4 шт.):

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Типоразмер С. Картриджный, Multifix (Мульти фикс). 4 быстросменных держателя резцов и 1 стойка. Размах станка 400-700 мм. 40 значений для установки угла поворота.

Набор быстросменных резцедержателей картриджного типа для токарного станка.

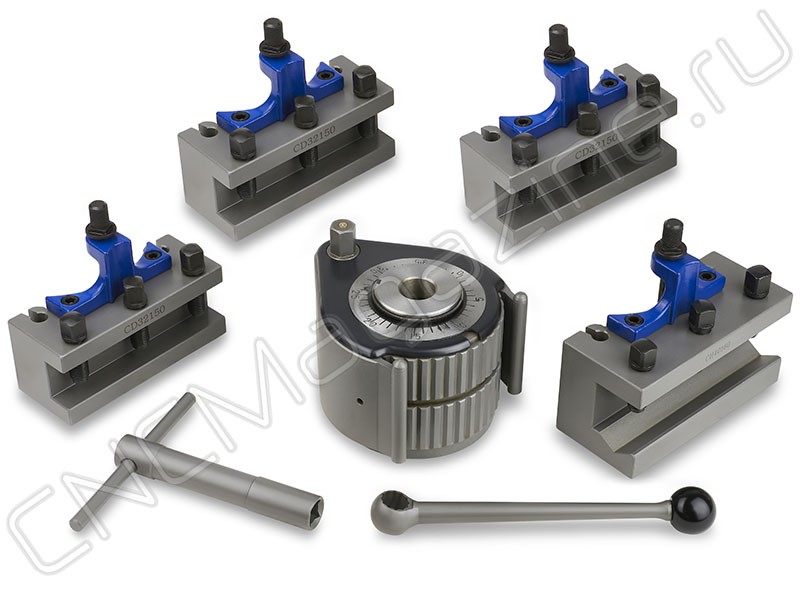

В комплекте: головка с ручкой тип C 1 шт., картриджи CD32X150 3 шт., CH40X160 1 шт. (для четырехгранного и круглого сечения державок).
Позиционная многофункциональная быстросменная стойка позволяет установить резец в сорока различных положениях.
Головка резцедержателя со шкалой для установки нужного угла поворота.
Надежный эксцентриковый зажим кассеты, державка фиксируется тремя болтами.
Шлифованный зубчатый венец.
Высокая точность, быстрая смена режущего инструмента.
Жесткая ручка Cam-lock фиксирует и быстро освобождает держатель инструмента.
Максимальный диаметр обработки (размах токарного станка) 400-700 мм.
Регулировка положения сменных кассет по высоте. Правильная высота режущей кромки легко и точно регулируется специальными установочными винтами.
Инструменты могут быть повторно заточены без извлечения из держателя инструмента. Настройка остается без изменений.
Держатели взаимозаменяемы с большинством других 40-позиционных инструментальных держателей токарно-винторезных станков.

Опционально для резцедержки Multifix можно приобрести дополнительные картриджи подходящего типоразмера с цилиндрическим отверстием под втулки, в которых зажимается инструмент с ц/х или к/х (Конус Морзе), а также кассеты под отрезные пластины и для резьбонарезного инструмента.

Технические характеристики:

Модель	С-00
V	192 мм
u	92.5 мм
Вес	24.600 кг
Бренд	CNCM
Х (min-max)	47-91 мм
Высота, S	110 мм
Типоразмер	C
Регулировка, hv	40/30/35 мм
Высота втулки S1	95 мм
Тип резцедержки	Наборы
Отверстия под штифты Z	10 мм
Диапазон размаха станка	400-700 мм
Внутренний диаметр шайбы t1	88 мм
Макс. ширина державки резца	20/30 мм
Наибольшая мощность станка	13 кВт
Установочное отверстие t, мм	40 мм
Макс. высота державки резца, h	32 мм
Ширина верхней каретки, макс.	180 мм
Наибольший диаметр обработки, мм	400 - 700 мм
Регулировка картриджа по высоте, мм	40/35/30 мм
Точность повторного позиционирования	0.01 мм
