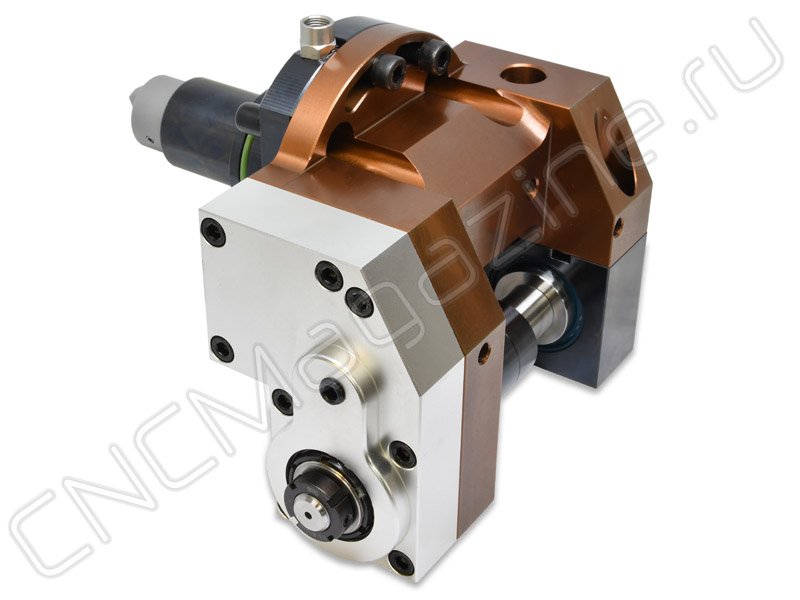

BMT55-GC зубофрезерный приводной блок

Артикул: 28629

Основные параметры

RUB_PRICE

524394

Вес

9.600 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара BMT55-GC зубофрезерный приводной блок:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Оправка используется для силового зубонарезания на токарных станках с ЧПУ с приводом от револьверной головки. Для червячных и модульных зуборезных фрез MAXØ70x70. Диаметр вала 22 мм. Внешнее охлаждение.

Внимание! При установке модульной зуборезной фрезы на блок необходимо предварительго полностью вынуть вал.

Приводной зубофрезерный блок BMT, для наружной и внутренней токарной обработки.

Специализированный приводной блок позволяет выполнять зубофрезерные операции на токарном станке сразу после токарных операций, не снимая и не перенося деталь на другой станок, что значительно сокращает время и повышает точность изготовления детали.
Сменная оправка позволяет получить быстрый доступ к режущему инструменту, что обеспечивает удобство и легкость смены режущего инструмента.

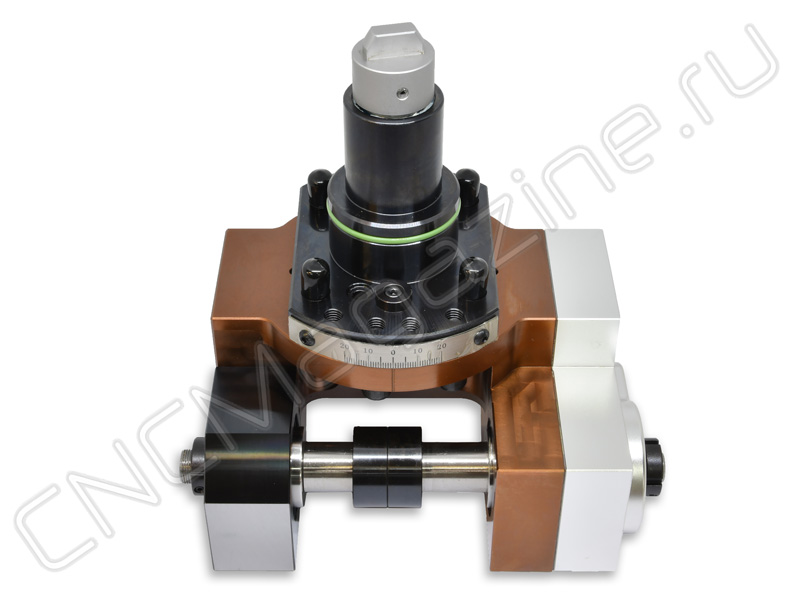

Возможность выставления угла +/-20° позволяет производить обработку шестеренок с винтовыми зубьями. Регулировка угла бесступенчатого типа, что позволяет более точно скорректировать необходимый угол наклона.

Приводной блок обеспечивает высокоэффективную точную обработку изготавливаемых деталей за счет высокой жесткости и компактности.

Инструмент с приводом BMT, внешняя подача охлаждающей жидкости.
Макс. об/мин (RPM) 2000.
Передаточное отношение 2:1.
Крутящий момент 80 N.m.

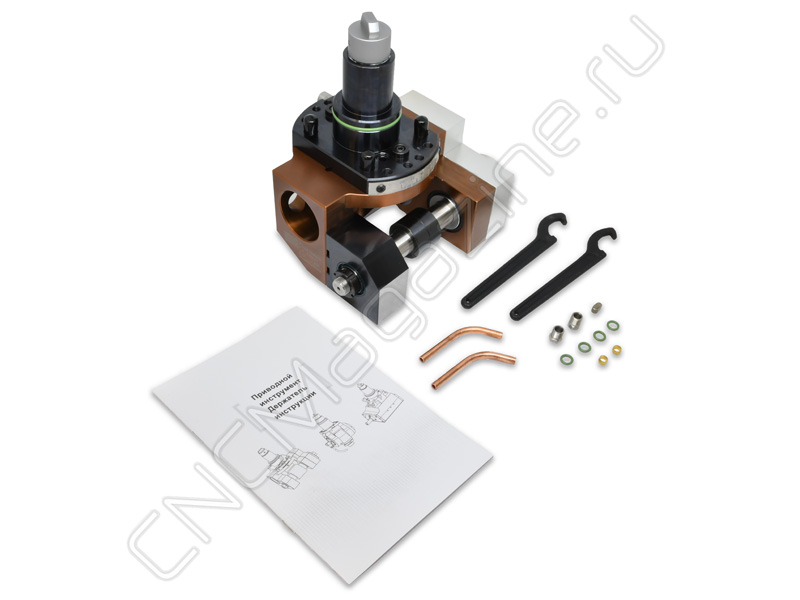

В комплект поставки входит: 2 ключа, 2 трубки, дополнительные аксессуары.

Превосходное качество приводных блоков достигается за счет применения при производстве самых современных и передовых станков.

После сборки каждый приводной инструмент тщательно тестируется для обеспечения точных рабочих характеристик.

Видео-обзор и инструкция к зубофрезерному приводному блоку:

Технические характеристики:

Модель	BMT55-GC
A	73.5 мм
B	60.5 мм
C	15 мм
D	55 мм
E	64 мм
G	121 мм
H	85 мм
L	102.6 мм
M	11 мм
N	64 мм
X	70x70 мм
B1	91.5 мм
C1	205.5 мм
C2	90.5 мм
C3	115 мм
D2	40 мм
D3	32 мм
E1	32 мм
E2	14 мм
L2	23.8 мм
L3	6.2 мм
L4	63 мм
L5	20 мм
А1	105 мм
Вес	9.600 кг
Бренд	Intool
Охлаждение	Внешнее
Серия блока	BMT-GC зубофр
Назначение BMT	BMT55
Тип держателя	Приводной
Размер лапки (W)	8x23.5 (BMT55)
Позиционирование	Радиальный
