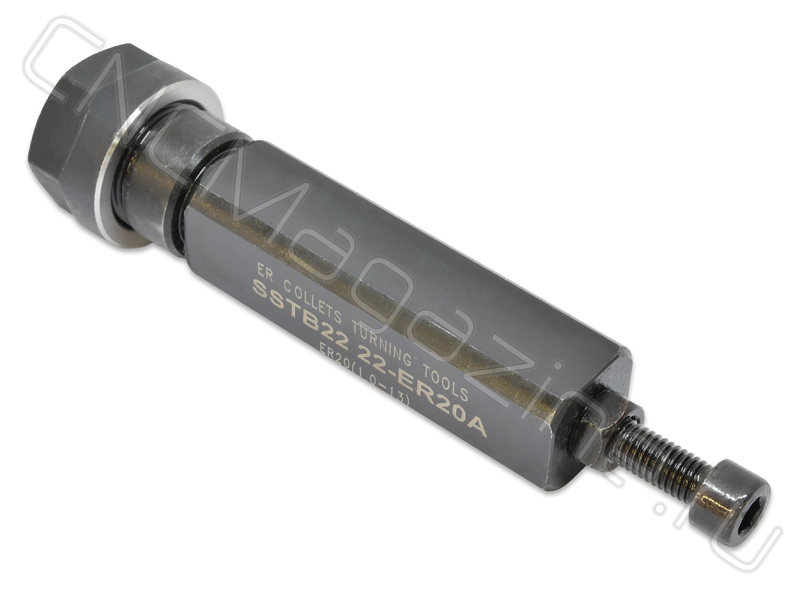

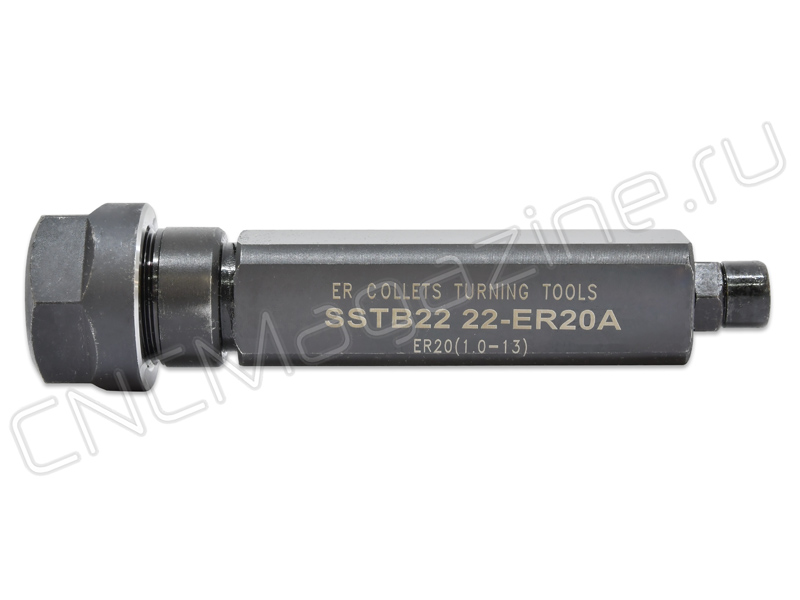

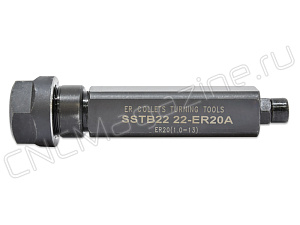

SSTB22-22-ER20 Держатель цанговый с квадратным хвостовиком

Артикул: 29882

Основные параметры

RUB_PRICE

1939.95

Вес

0.390 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара SSTB22-22-ER20 Держатель цанговый с квадратным хвостовиком:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

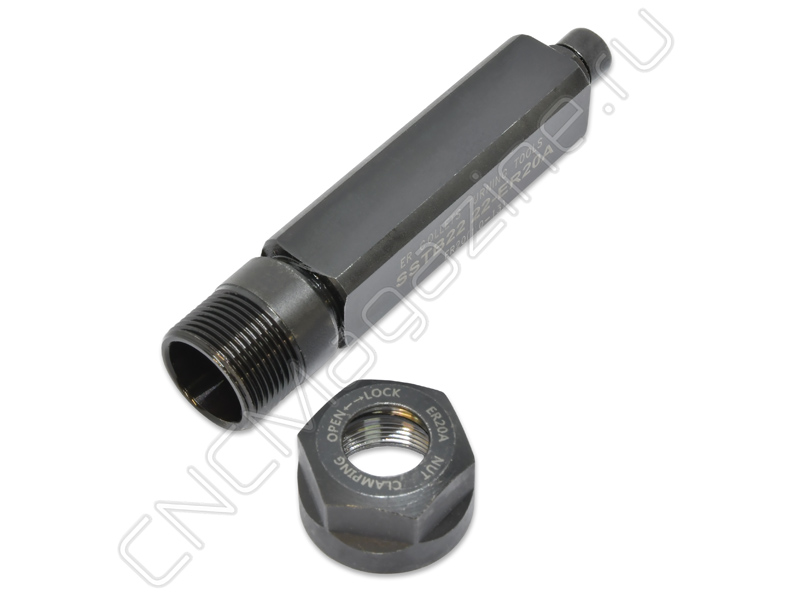

Сечение 22х22, длина 117 мм, под цангу ER20. Гайка A. Материал сталь 40Х, точность 0.02 мм. Приспособление используется в универсальных токарных станках, резцедержках Multifix. Цанга ER и гаечный ключ приобретаются дополнительно.

Оправка (патрон) цанговая ER с хвостовиком квадратного сечения. Используется для зажима режущего инструмента с ц/х в соответствующей цанге. Также на универсальном токарном станке по металлу с помощью держателя SSTB можно зажимать сверла и другой осевой инструмент, расточные резцы.

Благодаря вспомогательному приспособлению можно с одной оправкой в комплекте с цангой использовать инструмент с различным диаметром хвостовика (сверла, фрезы).

Державку-цангу ER удобно применять в быстросменном резцедержателе токарного станка (Мультификс), универсальных металлообрабатывающих станках. Фиксируется болтами.

Сменная кассета (картридж) Multifix имеет большой ход по высоте, что позволяет точно спозиционировать оправку по оси.

Конструкция приспособления с центральным отверстием и винтом. Расположите резьбу винта так, чтобы предотвратить задавливание сверла.

Приспособление позволяет сделать лыски, изготовить квадратную гайку, гайку с прессшайбой и т.п.

Видео-обзор держателя SSTB на универсальном токарном станке:

Технические характеристики:

Модель	SSTB22-22-ER20 Держатель цанговый с квадратным хвостовиком
D	22 мм
L	117 мм
w	22x22 мм
L1	34 мм
L2	82 мм
Вес	0.390 кг
Тип	Держатель квадратный
Бренд	CNCM
Хвостовик	Квадратный
Форма гайки	A
Размер цанги	ER20
