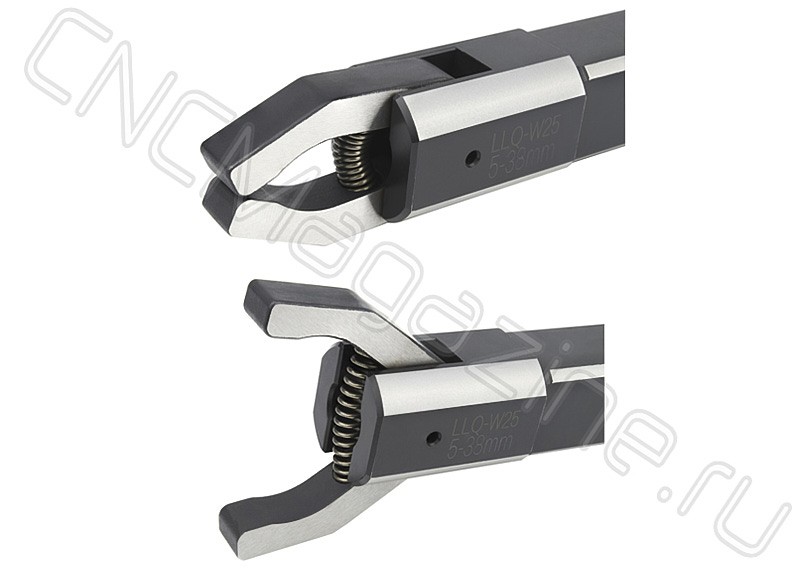

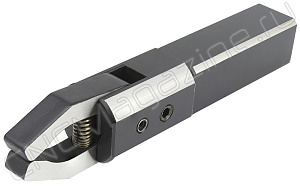

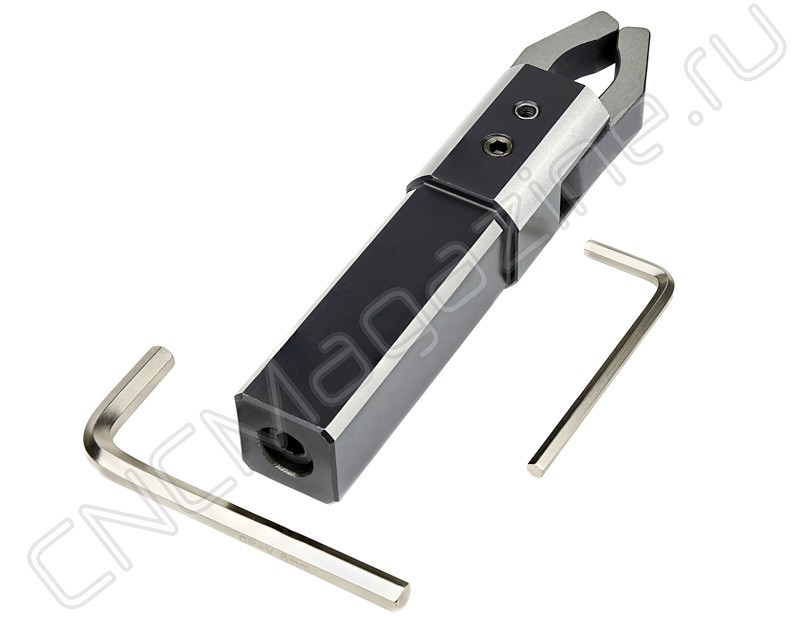

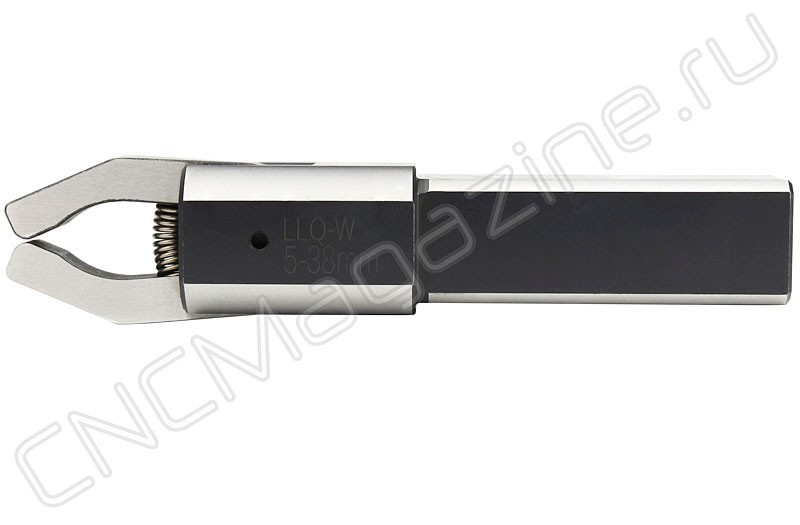

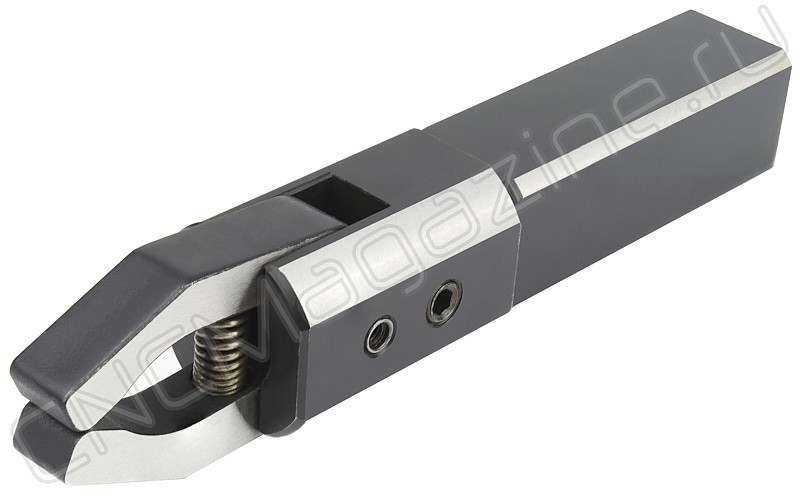

LLQ-W16 Барпуллер механический с квадратным хвостовиком

LLQ-W16 Барпуллер механический с квадратным хвостовиком
LLQ-W16 Барпуллер механический с квадратным хвостовиком
LLQ-W16 Барпуллер механический с квадратным хвостовиком
LLQ-W16 Барпуллер механический с квадратным хвостовиком
Артикул: 11299
Основные параметры
RUB_PRICE
2621.7
Вес
0.522 кг
Запросить цену!
Срок поставки:
уточняйте у менеджеров
Задать вопрос
Хочу похожий, но дешевле
Стоимость доставки товара LLQ-W16 Барпуллер механический с квадратным хвостовиком:
  • по Алматы — бесплатно
  • по Казахстану — нажмите кнопку ниже
  • в Россию — уточняйте
  • в Белоруссию — уточняйте
  • в Армению — уточняйте
  • в Кыргызстан — уточняйте
Узнайте стоимость доставки в ваш город
Описание
Технические характеристики
Отзывы

Вытягиватель прутка, заготовок LLQ-W16 с двумя зажимными губками для токарного центра с ЧПУ. Сечение хвостовика 16х16 мм. Диапазон зажима 5-38 мм. Приспособление для подачи прутков Bar puller хвостовиком вставляется в станок непосредственно в резцедержатель либо через переходную втулку. Механический барпуллер автоматизирует, упрощает и ускоряет вытягивание заготовки из патрона на заданную длину.

Обратите внимание! Барпуллеры с квадратными хвостовиками нельзя использовать в штатных местах резцедержателей, если на станке нет оси Y и/или нет возможности подложить подкладку.

В механизме подачи прутков типа LLQ заготовка сжимается за счет усилия пружины. Работа барпуллера задается и контролируется простой программой станка с ЧПУ. Не требуется пневматическое или гидравлическое оборудование. Механический вытягиватель прутка – отличная альтернатива дорогому оборудованию, особенно для производств малой мощности и при изготовлении небольших деталей. Простая и надежная конструкция.

Как использовать барпуллер LLQ-W16:

  1. Ослабьте фиксирующий винт, расположенный сверху на корпусе барпуллера.
  2. Отрегулируйте ширину губок на нужный диаметр заготовки с помощью винта в хвостовике, ориентируясь по штангенциркулю.
  3. Рекомендуем выставлять ширину губок на 0,8-1,5 мм меньше диаметра вытягиваемого прутка.
  4. Затяните фиксирующий винт.
  5. Установите барпуллер в резцедержатель станка, затем медленно захватите пруток, и если нужно, снова отрегулируйте ширину губок (п. 1-4).
  6. Захват прутка происходит за счет сильной внутренней пружины, а вытягивание на заданную длину по оси Z – благодаря инструментальной головке станка и программе ЧПУ.
  7. Пока заготовка зажата в патроне, bar puller подвести к заготовке быстрым перемещением (G0) так, чтобы ось заготовки и ось барпуллера совпали, а расстояние от губок до торца заготовки получилось примерно 1-3 мм.
  8. Далее рабочим перемещением (G1) необходимо переместить вытягиватель прутка по оси Z так, чтобы губки немного наползли на заготовку.
  9. Разжать патрон, перемещением по оси Z выдвинуть пруток на нужную длину.  Когда пруток вытянут, движение по горизонтальной оси прекращается, и патрон по команде зажимает заготовку.
  10. После зажима патрона резцедержатель продолжает двигаться по оси Z, и заготовка освобождается.

Внимание! Вылет прутка из патрона для захвата должен быть от 10 до 20 мм, вес заготовки не более 25 кг.

Особенности привязки барпуллера LLQ с квадратным хвостом:

Видеоинструкция по замене губок вытягивателя прутка LLQ CNCM:

Технические характеристики:


Модель

LLQ-W16 Барпуллер механический с квадратным хвостовиком

W

16x16 мм

Вес

0.522 кг

Бренд

CNCM

Серия

Барпуллер LLQ

Тип хвостовика

Квадратный

Диапазон зажима

5-38 мм
