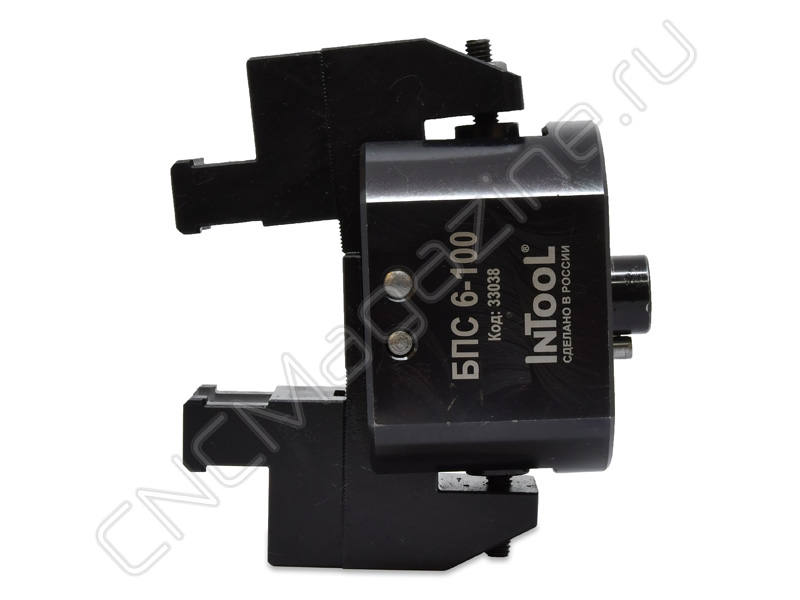

Барпуллер станочный БПС 6-100 мм под сменные хвостовики (без хвостовика), InTool

Артикул: 33038

Основные параметры

RUB_PRICE

66960

Вес

2.200 кг

Запросить цену!

Срок поставки:

уточняйте у менеджеров

Задать вопрос

Хочу похожий, но дешевле

Стоимость доставки товара Барпуллер станочный БПС 6-100 мм под сменные хвостовики (без хвостовика), InTool:

Узнайте стоимость доставки в ваш город

Описание

Технические характеристики

Отзывы

Вытягиватель прутка механический для станка с ЧПУ, диапазон зажима 6-56 мм и 56-100 (губки реверсивные, переставляются). Шаг гребенки на губках кулачков 1.0 мм Вылет 107 мм.
Работает с прутками типа: квадрат, круг, шестигранник.

За счет выфрезерованных пазов на хвостовике, барпуллер может устанавливаться в двух положениях губок по отношению к горизонту.

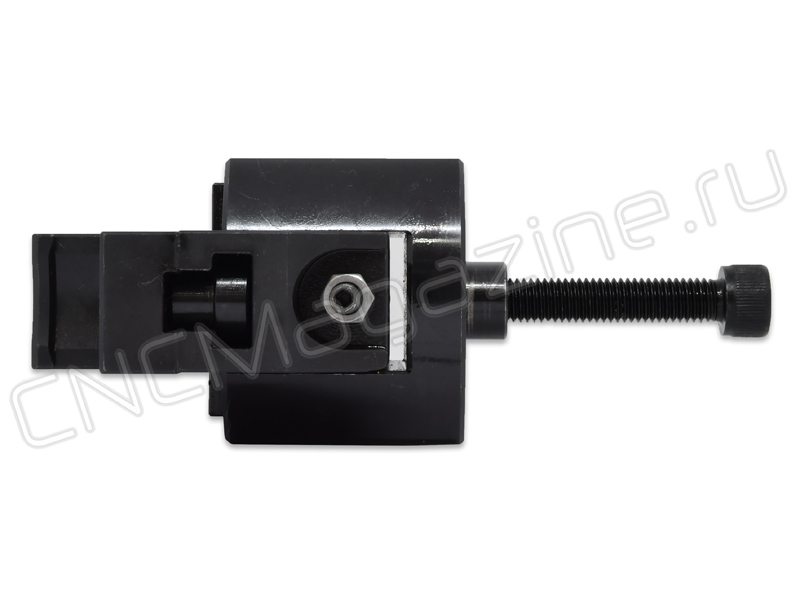

Комплектация: ключи, длинный болт.

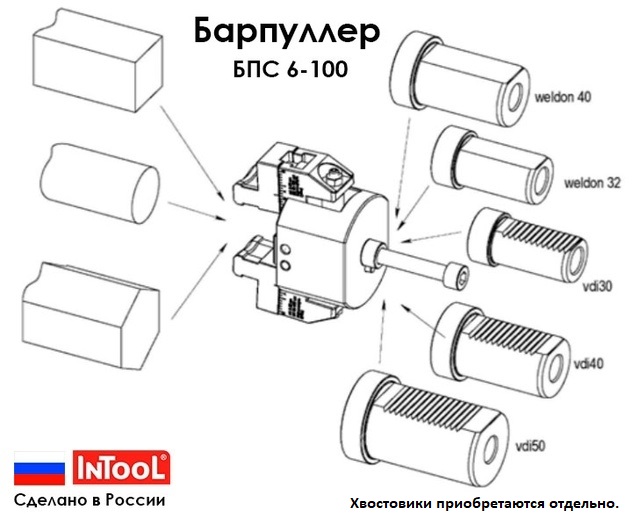

Подходящие сменные хвостовики: VDI30, VDI40, VDI50, цилиндрические с лыской 32 и 40 мм. Приобретаются отдельно! См. вкладку «Подходящие товары».

Собственное производство! Оснастка предназначена для работы с прутковой заготовкой на токарных станках с ЧПУ и прутковых автоматах, не оснащенных устройствами автоматической подачи прутка.

Порядок работы с барпуллером БПС 6-100:

Расположите барпуллер по оси Z перед прутком.
Перейдите к прутку и откройте патрон.
Вытяните пруток до нужного положения в оси Z.
Закройте патрон.
Переместите захват прутка в направлении Z от заготовки и начните обработку.

Внимание! При использовании барпуллера для захвата шестигранной или квадратной прутковой заготовки, программно настроить доворот шпинделя с заготовкой так, чтобы параллельные грани заготовки, оказались параллельны захватным граням губок барпуллера (настройка барпуллера идет по параллельным граням). Если этого не обеспечить, возможно столкновение барпуллера с зажатой в патроне заготовкой.

Важное замечание о безопасности: Пожалуйста, используйте соответствующие редукционные трубки в вашем шпинделе и следите за тем, чтобы вращающийся пруток не выступал из станка.

Видео-обзор барпуллера InTool:

Преимущества барпуллера БПС 6-100 InTool:

Высококачественная оснастка, губки закалены до 38...42 HRC.
Захват прутка облегчает работу оператора, ускоряет и автоматизирует токарный станок, делая его полностью автоматизированным производственным центром, там самым экономит время и деньги.
Барпуллер (bar puller) легко и быстро вытягивает заготовку, и станок приступает непосредственно к обработке. Вытягиватель прутка БПС от InTool – довольно универсальная оснастка − доступен под различные типы и размеры хвостовика: VDI и цилиндрические с лыской. Можете использовать его на многих токарных станках.
Два зажимных диапазона. Реверсивные (переставляемые) губки позволяют зажимать прутки в широком диапазоне, что еще больше расширяет возможности оснастки.

Технические характеристики:

Модель	Барпуллер станочный БПС 6-100 мм под сменные хвостовики (без хвостовика), InTool
B	60 мм
H	111 мм
b	28 мм
d	17 мм
L1	158 мм
L2	105 мм
М	М10
а	5-57 мм
а1	57-96 мм
Вес	2.200 кг
Бренд	Intool
Серия	Барпуллер БПС
Тип хвостовика	Заменяемый
Диапазон зажима	6-100 мм
